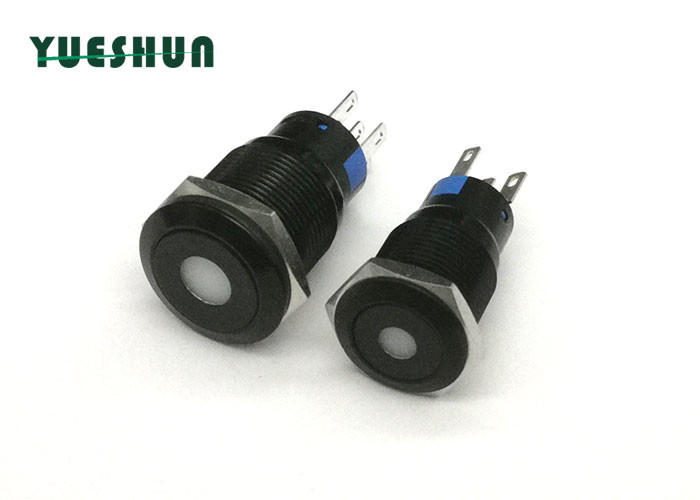

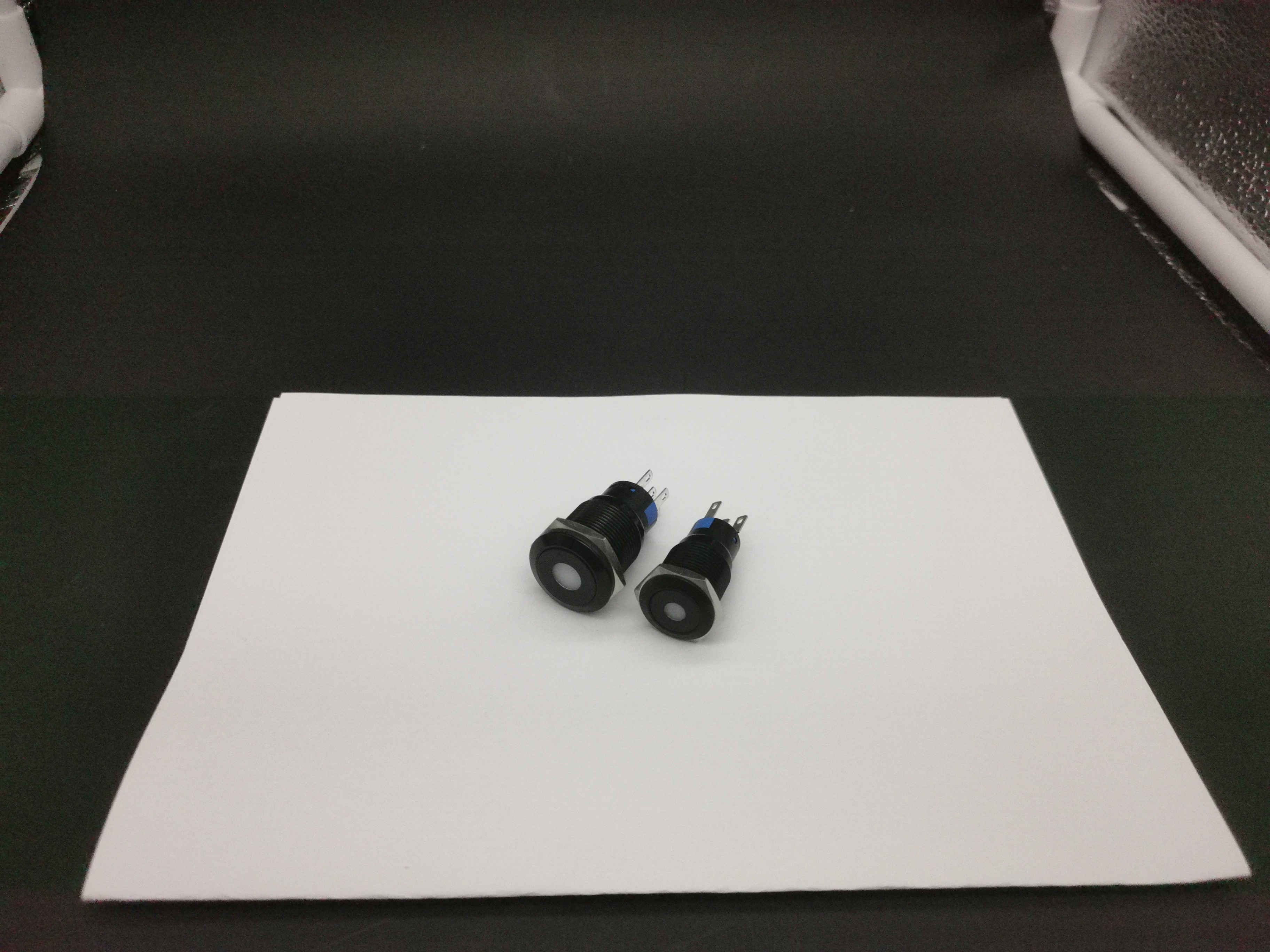

Przełącznik wciskany do montażu na panelu LED 19mm typu kropkowego 12-woltowy żółto-pomarańczowy przełącznik on-off
1. Różnica między chwilowym a zatrzaskiem?
Chwilowy: Kiedy naciśniesz przełącznik, przełącznik jest włączony, a następnie zdejmiesz ręce, przełącznik wkrótce się wyłączy.
Zatrzask: WŁ/WYŁ
2. Opis połączenia:
Na przełączniku znajduje się pięć punktów zaciskowych: +,-,NO,NC,C. „+” to plus światła, „-” to minus światła, „NO” jest normalnie otwarte, „NC” to normalnie zamknięty, „C” oznacza dodatnią moc.
Cechy produktu
- Podświetlane przełączniki przyciskowe mają wysokiej jakości wygląd i przyjemne w dotyku, wykonane ze stali nierdzewnej 304.Jeśli potrzebujesz innych materiałów, skontaktuj się z nami.
-Przycisk zatrzaskowy/samoblokujący: naciśnij przycisk zasilania, zwolnij rękę i trzymaj przycisk nieruchomo (światło włączone); naciśnij przycisk ponownie, aby wyskoczył i odłącz zasilanie (światło wyłączone);
-Chwilowy przycisk: naciśnij przycisk zasilania, zwolnij zasilanie ręczne, przycisk sprężyny do pierwotnej pozycji.
- Projekt, do którego masz zamiar być używany, nie pozwól, aby prąd przekroczył 5 amperów.Albo przełącznik się nagrzeje i zostanie wypalony;
Specyfikacja produktu
|
Numer modelu |
LA19F-11D/L |
|
Otwór montażowy |
19mm |
|
Maksymalna ocena przełącznika |
Ith: 5A Ui: 250V AC |
|
Materiał |
Materiał korpusu: czarne oksydowane aluminium |
|
Materiał przycisku: Czarne oksydowane aluminium |
|
|
Materiał kontaktowy: Stop srebra |
|
|
Materiał bazowy: PBT |
|
|
Kształt przodu |
Płaska okrągła głowa |
|
Typ terminala |
Przypnij Termlmal (2.8*0.5 MM) |
|
Działanie przełącznika |
Chwilowy lub zatrzaskowy są dostępne |
|
Konfiguracja kontaktu |
1NO + 1NC lub 2NO + 2NC |
|
Grubość panelu montażowego |
1-10 mm |
|
Odległość działania |
Około 3,1 mm |
|
Parametry LED |
Typ diody: kropka |
|
Kolor diody LED: |
|
|
Napięcie Led: Dostępne są 3 V 6 V 12 V 24 V 36 V 110 V 220 V 360 V. |
|
|
Żywotność LED: ponad 40 000 godzin |
|
|
Poziom ochrony |
IP67 |
|
Temperatura pracy |
-20 ℃ ～ + 55 ℃ |
Rozmiar
PLS informuje nas, kiedy zamawiasz:
1. Jakie napięcie LED (2 V/3 V/6 V/12 V/24 V/36 V/110 V/220 V lub inne) chciałbyś?
2. Jaki kolor diody LED (czerwony, zielony, żółty, pomarańczowy, niebieski, biały, fioletowy lub dwukolorowy) chciałbyś?
3. Jaką funkcję (funkcja chwilowa lub zatrzaskowa ON-OFF) chcesz?
Uwaga: wyślemy funkcję blokowania niebieskiej diody LED 12VDC jako powszechną, jeśli nas nie poinformowałeś, dziękuję za uwagę!
Dane techniczne:
1) Przełącznik wandaloodporny
2) Średnica montażowa: 19mm
3) Kształt głowy: wysoka okrągła głowa
4) Typ operacji: Chwilowy
5) Typ terminala: terminal PIN
